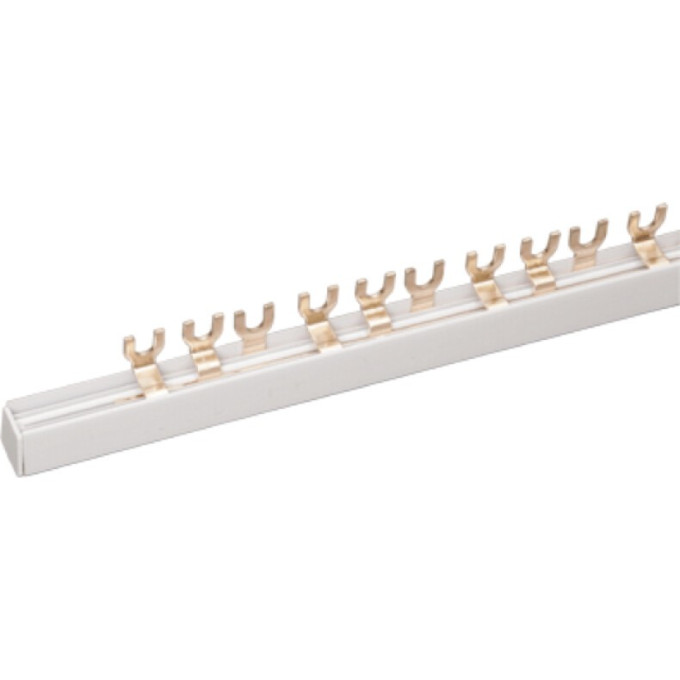

Для трёхфазных щитов с высокой нагрузкой важно обеспечить надёжное и удобное соединение нескольких аппаратов. Соединительная шина IEK типа FORK с вилочными контактами и номинальным током 100 А позволяет быстро объединить вводы группы устройств, экономя место и упрощая монтаж.
Технические параметры
Количество фаз: 3
Номинальный продолжительный ток Iu: 100 А
Номинальное напряжение: 230/400 В
Номинальное импульсное напряжение: 4 кВ
Номинальное напряжение изоляции Ui: 600 В
Номинальный кратковременно выдерживаемый ток Icw: 15 кА
Шаг: 18 мм
Максимальное количество подключаемых устройств: 54
Поперечное сечение: 344 мм²
Длина: 1000 мм
Высота: 37,5 мм, ширина: 17,4 мм
Материал: медь
Тип подключения: вилка
Температура эксплуатации: -45...+40 °C
Применение
Шина подходит для соединения автоматических выключателей, УЗО и других модульных устройств в трёхфазных сетях. Вилочные контакты обеспечивают надёжное соединение. При подключении вводного автомата по центру допускается использование с номинальным током до 125 А. Применяется в промышленных и жилых объектах.
Плюсы
Медный проводник обеспечивает высокую проводимость
Изоляционный корпус не поддерживает горение
Возможность работы при токе до 125 А при центральном подключении
